Фотонные кристаллы

Материал подготовлен Дмитрием Горелко

Фотонным кристаллом является сверхрешетка (crystal superlattice), в котором искусственно создано дополнительное поле с периодом, на порядки превышающим период основной решетки. Другими словами, это такая пространственно упорядоченная система со строгим периодическим изменением коэффициента преломления в масштабах, сопоставимых с длинами волн излучения в видимом и ближнем инфракрасном диапазонах. Благодаря этому такие решетки позволяют получать разрешенные и запрещенные зоны для энергии фотонов.

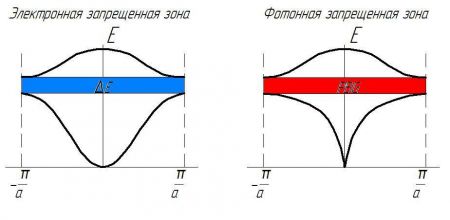

В целом энергетический спектр фотона, движущийся в фотонном кристалле, аналогичен спектру электронов в реальном кристалле, например в полупроводнике. Здесь так же образуются запрещенные зоны, в определенной области частот, в которой запрещено свободное распространение фотонов. Период модуляции диэлектрической проницаемости определяет энергетическое положение запрещенной зоны, длину волны отражаемого излучения. А ширина запрещенных зон определяется контрастом диэлектрической проницаемости.




Исследование фотонных кристаллов началось с 1987 года и очень быстро стало модным для многих ведущих лабораторий мира. Первый фотонный кристалл был создан в начале 1990-х годов сотрудником Bell Labs Эли Яблоновичем, который ныне работает в Университете Калифорния. Для получения 3хмерной периодической решетки в электрическом материале через маску Эли Яблонович высверливал цилиндрические отверстия таким образом, чтобы их сеть в объеме материала формировала гранецентрированную кубическую решетку пустот, при этом диэлектрическая проницаемость была модулирована с периодом в 1 сантиметр во всех 3х измерениях.

Рассмотрим фотон, падающий на фотонный кристалл. Если этот фотон обладает энергией, которая соответствует запрещенной зоне фотонного кристалла, то он не сможет распространяться в кристалле и отразится от него. И наоборот, если фотон будет обладать энергией, соответствующей энергии разрешенной зоны кристалла, то он сможет распространяться в кристалле. Таким образом, фотонный кристалл имеет функцию оптического фильтра, пропускающие или отражающие фотоны с определенными энергиями.

В природе таким свойством обладают крылья африканской бабочки-парусника, павлины и полудрагоценные камни, такие как опал и перламутр (рис. 1).

Фотонные кристаллы классифицируют по направлениям периодического изменения коэффициента преломления в измерении:

1. Одномерные фотонные кристаллы. В таких кристаллах коэффициент преломления изменяется в одном пространственном направлении (рис. 1).
Одномерные фотонные кристаллы состоят из параллельных друг другу слоев материалов с разными коэффициентами преломления. Такие кристаллы проявляют свойства только в одном пространственном направлении перпендикулярном слоям.

2. Двумерные фотонные кристаллы. В таких кристаллах коэффициент преломления изменяется в двух пространственных направлениях (рис. 2). В таком кристалле области с одним коэффициентом преломления (n1 ) находятся в среде другого коэффициента преломления (n2 ). Форма областей с коэффициентом преломления может быть любой, как и сама кристаллическая решетка. Такие фотонные кристаллы могут проявлять свои свойства в двух пространственных направлениях.


3. Трехмерные фотонные кристаллы. В таких кристаллах коэффициент преломления изменяется в трех пространственных направлениях (рис. 3). Такие кристаллы могут проявлять свои свойства в трех пространственных направлениях.








Природные фотонные кристаллы Природные фотонные кристаллы

Фотонные кристаллы - теория запрещенных зон

Изготовление фотонных кристаллов Изготовление фотонных кристаллов

Области применения фотонных кристаллов

Фотонные кристаллы с дефектами

Аналогия между фотонными кристаллами и обычными кристаллами
