Принять выделять следующие виды временного джиттера:
- 1. Отклонения временных положений импульсов от положений идеального регулярного тактового сигнала.
- 2. Отклонения временных положений импульсов от положений импульсов реального (шумящего) осциллятора, (например, электронного осциллятора, управляющего лазером с активной синхронизацией мод).
- 3. Отклонения временных расстояний между импульсами от среднего значения (циклический джиттер).
В телекоммуникационных системах принято считать джиттером отклонение информационного сигнала от тактового. Последний может быть непосредственно извлечён из потока данных или может передаваться отдельно. В первом случае, низкочастотный джиттер присутствует в извлекаемом тактовом сигнале, что часто не позволяет использовать его для детектирования [джиттера].
Временной джиттер может быть оценён (см. шумовые характеристики) различными способами:
- 1. Как среднеквадратичное отклонение измеряемой ширины импульса. (certain measurement bandwidth)
- 2. Как спектральная плотность мощности отклонения либо времени, либо фазы импульса.
Временной джиттер связан с фазовым шумом спектральных компонентов последовательности импульсов. (Timing jitter is related to phase noise in the optical frequency components of the pulse train.) В отсутствии технического шума, джиттер лазера в режиме синхронизации мод ограничивается квантовым шумом; однако, в большинстве случаев, джиттер определяется вибрацией и дрейфами лазерного резонатора.
Временной джиттер различных лазеров с синхронизацией мод (например, миниатюрных твердотельных лазеров (miniature bulk lasers), оптоволоконных лазеров, диодные лазеров с внешним резонатором) может быть очень мал – в некоторых случаях существенно меньше, чем у высококачественных электронных осцилляторов. В особенности это верно для малых временных масштабов, когда лазер может использоваться как очень точный прибор синхронизации (как, своего рода, метроном). Долгосрочный временной дрейф может быть снижен до предельно малых уровней с помощью активной стабилизации (using self-referenced frequency combs).

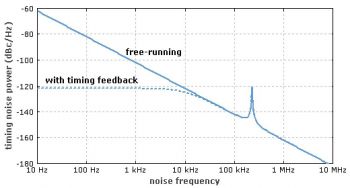

На Рисунке: Теоретически рассчитанный, ограниченный квантовым шумом временной джиттер спектра 10-ГГц миниатюрного лазера на стекле Er:Yb (Er:Yb:glass miniature laser). В реальном случае низкочастотный шум (напр., шум ниже 10 кГц) будет выше из-за технических шумов. Релаксационные колебания (при 230 Гц) отчасти преобразуются во временной джиттер. Используя систему обратной связи, можно устранить долгосрочный временной дрейф, благодаря чему низкочастотный джиттер существенно уменьшается.
