Дисплеи на основе ЖК матриц

Существует несколько технологий ЖК-панелей. Для иллюстрации конструкции в данном случае приведена TN, как наиболее распространенная(рис. 6).

Все жидкокристаллические панели для мониторов являются трансмиссивными — изображение в них формируется за счет преобразования светового потока от расположенного сзади источника. Модуляция светового потока осуществляется за счет оптической активности жидких кристаллов (их способности вращать плоскость поляризации проходящего света). Реализуется это следующим образом. При прохождении через первый поляризатор свет от ламп подсветки становится линейно поляризованным. Далее он следует через слой жидких кристаллов, заключенный в пространстве между двумя стеклами. Положение молекул ЖК в каждой ячейке панели регулируется электрическим полем, создаваемым за счет подачи напряжения на электроды. От положения молекул зависит поворот плоскости поляризации проходящего света. Таким образом, за счет подачи на ячейки нужного значения напряжения происходит управление поворотом плоскости поляризации.
Для доставки напряжения к субпикселю служат вертикальные (data line) и горизонтальные (gate line) линии данных, представляющие собой металлические токопроводящие дорожки, нанесенные на внутреннюю (ближайшую к модулю модсветки) стеклянную подложку. Электрическое поле, как уже говорилось, создается напряжением на электродах — общем и пиксельном. Напряжение используется переменное, поскольку применение постоянного напряжения вызывает взаимодействие ионов с материалом электродов, нарушение упорядоченности расположения молекул ЖК-материала, и приводит к деградации ячейки. Тонкопленочный транзистор играет роль переключателя, который замыкается при выборе адреса требуемой ячейки на линии сканирования, разрешает «записать» требуемое значение напряжения и по окончании цикла сканирования вновь размыкается, позволяя сохранять заряд в течение некоторого периода времени. Зарядка происходит в течение времени T = Tf /n, где Tf — время вывода кадра на экран (например, при частоте обновления 60 Гц время вывода кадра составляет 1 с / 60 = 16.7 мс), n — количество строк панели (например, 1024 для панелей с физическим разрешением 1280х1024). Однако, собственной емкости жидкокристаллического материала недостаточно для сохранения заряда в интервале между циклами обновления, что должно вести к спаду напряжения и, как следствие, снижению контрастности. Поэтому, кроме транзистора, каждая ячейка оснащается запоминающим конденсатором, который также заряжается при открытии транзистора и помогает компенсировать потери напряжения до начала очередного цикла сканирования.
Жидкокристаллическая панель TN в разрезе Вертикальные и горизонтальные линии данных при помощи подклеенных плоских гибких шлейфов соединены с управляющими микросхемами панели - драйверами, соответственно столбцовым (source driver) и строчным (gate driver), которые обрабатывают поступающий с контроллера цифровой сигнал и формируют соответствующее полученным данным напряжение для каждой ячейки.



После слоя жидких кристаллов расположены цветовые фильтры, нанесенные на внутреннюю поверхность стекла панели и служашие для формирования цветной картинки. Используется обычный трехцветный аддитивный синтез: цвета образуются в результате оптического смешения излучений трех базовых цветов (красного, зелёного и синего). Ячейка (пиксель) представляет собой три раздельных элемента (субпикселя), каждому из которых сопоставлен расположенный над ним цветовой фильтр красного, зеленого или синего цвета, комбинациями из 256 возможных значений тона для каждого субпикселя можно получить до 16,77 миллионов цветов пикселя.
Структура панели (металлические вертикальные и горизонтальные линии данных, тонкопленочные транзисторы) и пограничные области ячеек, где нарушена ориентация молекул, должны быть скрыты под непрозрачным материалом, чтобы избежать нежелательных оптических эффектов. Для этого применяется так называемая черная матрица (black matrix), которая напоминает тонкую сетку, заполняющую промежутки между отдельными цветовыми фильтрами. В качестве материала для черной матрицы используется хром или черные смолы.
Заключительную роль в формировании картинки играет второй поляризатор, часто называемый анализатором. Его направление поляризации смещено относительно первого на 90 градусов. Чтобы представить назначение анализатора, можно условно удалить его с поверхности подключенной панели. В этом случае мы увидим все субпиксели максимально освещенными, то есть ровную белую заливку экрана вне зависимости от выведенной на него картинки. От того, что свет стал поляризованным, и плоскость его поляризации вращается каждой ячейкой по-разному, в зависимости от приложенного к ней напряжения, для наших глаз пока ничего не изменилось. Функция анализатора как раз и состоит в отсечении нужных компонентов волн, что позволяет увидеть на выходе требуемый результат.

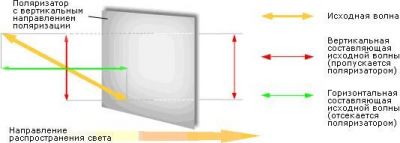

Прохождение световой волны через поляризатор Теперь о том, как это отсечение нужных компонентов происходит. Возьмем для примера поляризатор с вертикальным направлением поляризации, т.е. пропускающий волны, ориентированные в вертикальной плоскости.




На рис.7 показана волна, распространяющаяся в плоскости, лежащей под некоторым углом относительно вертикального направления поляризации. Вектор электрического поля падающей волны можно разложить на две взаимно перпендикулярных составляющих: параллельную оптической оси поляризатора и перпендикулярную ей. Первая составляющая, параллельная оптической оси, проходит, вторая (перпендикулярная) блокируется.
Отсюда очевидны и два крайних положения: — волна, распространяющаяся в строго вертикальной плоскости, будет пропускаться без изменений; — волна, распространяющаяся в горизонтальной плоскости, будет блокироваться, как не имеющая вертикальной составляющей.
Эти два крайних положения соответствуют полностью открытому и полностью закрытому положению ячейки.
Подытожим:
 Для максимально полной блокировки проходящего света ячейкой (субпикселем) требуется, чтобы плоскость поляризации этого света была ортогональна плоскости пропускания анализатора (направлению поляризации);
 Для максимального пропускания света ячейкой плоскость его поляризации должна совпадать с направлением поляризации;
 Плавно регулируя напряжение, подаваемое на электроды ячейки, можно управлять положением молекул жидких кристаллов и, как следствие, поворотом плоскости поляризации проходящего света. И тем самым изменять количество пропускаемого ячейкой света.
Так как угол поворота плоскости поляризации зависит от расстояния, пройденного светом в слое жидких кристаллов, этот слой должен иметь строго выдержанную толщину по всей панели. Для поддержания равномерности расстояния между стеклами (со всей нанесенной на них структурой) применяются специальные распорки (spacers).

Простейшим вариантом являются так называемые шариковые распорки (ball spacers). Они представляют собой прозрачные полимерные или стеклянные шарики строго определенного диаметра и наносятся на внутреннюю структуру стекла путем распыления. Соответственно, располагаются они хаотично по всей площади ячейки и их наличие отрицательно влияет на ее однородность, так как распорка служит центром для дефектной области и непосредственно возле нее молекулы ориентируются неправильно.



Применяется и другая технология - распорки колонного типа (column spacer, photo spacer, post spacer). Располагаются такие распорки с фотографической точностью под черной матрицей (рис.8). Преимущества такой технологии очевидны: повышение контрастности за счет отсутствия световых утечек возле распорок, более точный контроль однородности зазора за счет упорядоченного расположения распорок, повышение жесткости панели и отсутствие ряби при нажиме на поверхность.
Панель TN, конструкция которой была приведена на рис.6, является самой недорогой в производстве, что определяет ее доминирование на рынке массовых мониторов.
