Электронно-оптические преобразователи

Электровакуумное устройство на основе использования внеш­него фотоэффекта, которое преобразует оптическое изображение, создаваемое на фотокатоде рентгеновскими, ультрафиолетовыми, видимыми или ИК-лучами, в промежуточное электронное, а за­тем в видимое изображение на флуоресцирующем экране, назы­вается электронно-оптическим преобразова­телем.

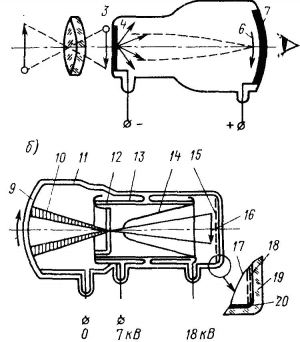

Рисунок 5.Схематическое устройство ЭОП.
Электронно-оптический преобразователь Конструктивно простейший ОП состоит из стек­лянного баллона 5, из которого откачан воздух. На одну стенку баллона нанесен полупрозрачный фотокатод 4, на противополож­ную — флуоресцирующий экран  7. Между фотокатодом и экра­ном приложено постоянное напряжение 10—15 кВ.  Объектив 2строит на фотокатоде 4 невидимое (или видимое) изображение 3 рассматриваемого предмета 1. Под воздействием изображения возникает эмиссия фотозлектронов, число которых в лю­бой точке пропорционально имеющейся там освещенно­сти. В момент выхода из фо­токатода фотоэлектроны вы­летают по различным направ­лениям, благодаря ускоряю­щему электрическому полю фотоэлектроны стягиваются в узкий пучок, ускоряются и направляются к экрану 7 в точку, лежащую против точки выхода. На экране 7 электронное изображение 6преобразуется в видимое благодаря флуоресценции экра­на из-за бомбардировки фо­тоэлектронами. С экрана изо­бражение может передаваться либо на сетчатку глаза (не­посредственно или с помощью окуляра), либо на телевизи­онную трубку, либо на любое другое устройство. Такой ЭОП даст линейное увеличе­ние Г= Iх (отношение ли­нейных размеров изображе­ния на экране и на фотокатоде), так как электронные пучки фокусируются только за счет действия однородного плоского электростатического поля.
